53 Image

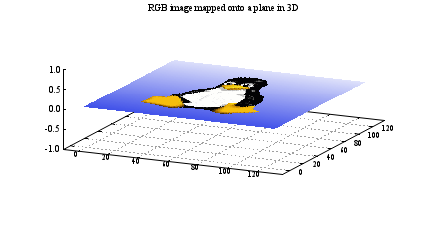

描画スタイル image, rgbimage, rgbalpha は、いずれも一様に標本点 を取った格子状データ値を、2 次元、または 3 次元中のある平面上に射影し ます。入力データは、既にあるビッマップ画像ファイル (PNG のような標準的 なフォーマットから変換したものでよい) か、単純な数値配列です。 これらの描画スタイルは、温度分布図 (heatmap) を作るのによく使われます。 極座標での 2 次元温度分布図については、以下参照: set polar grid (113.74.1)。

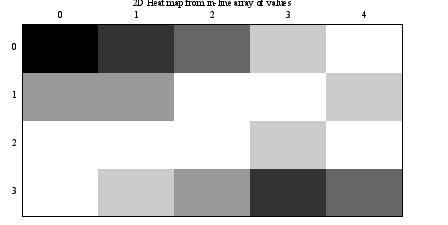

この図は、スカラー値の配列から温度分布を生成した例です (訳注: 図が表示 されている場合)。現在のパレットを、各スカラー値から対応するピクセルの 色への割り当てに使用します。以下も参照: sparse (116.1.1.3)。

     plot '-' matrix with image
     5 4 3 1 0
     2 2 0 0 1
     0 0 0 1 0
     0 1 2 4 3
     e
     e

入力 2 次元画像の各ピクセル (データ点) は、描画グラフ中では長方形、ま たは平行六面体となります。画像の各データ点の座標は、平行六面体の中心を 決定します。すなわち、M x N 個のデータ集合は M x N ピクセルの画像を生 成します。これは、M x N 個のデータ集合が (M-1) x (N-1) 要素を作成する pm3d の構造とは異なります。バイナリ画像データの格子の走査方向は、追加 キーワードでさらに制御可能です。以下参照: binary keywords flipx (100.2.9.4), keywords center (100.2.9.6), keywords rotate (100.2.9.7)。

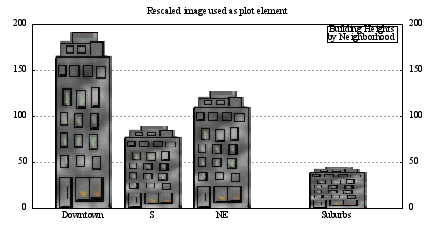

各ピクセルの x と y の大きさを示すことで、画像データを 2 次元描画座標 系内の特定の長方形に収まるように伸縮することができます。以下参照: binary keywords dx (100.2.9.3), dy (100.2.9.3)。右の画像を生成するのには、同じ入力画像を、 それぞれ dx, dy, origin を指定して複数回配置しました。入力 PNG 画像で あるビルの絵は 50x128 ピクセルです。高いビルは、dx=0.5 dy=1.5 で割り 当てて描画し、低いビルは、dx=0.5 dy=0.35 としています (訳注: 図が表 示されている場合)。

スタイル image は、グレイスケール (灰色階調)、またはカラーパレット値 を含んでいるピクセルの入力を処理します。よって 2 次元描画 (plot コマ ンド) では 3 列のデータ (x,y,value) を、3 次元描画 (splot コマンド) では 4 列のデータ (x,y,z,value) が必要になります。

スタイル rgbimage は、赤、緑、青の 3 つの色成分 (RGB) で記述されたピ クセルの入力を処理します。よって plot では 5 次元データ (x,y,r,g,b) が、splot では 6 次元データ (x,y,z,r,g,b) が必要になります。赤、緑、 青の各成分は [0:255] の範囲内にあると仮定されます。 これは、PNG や JPEG ファイルで使用されている仕組みに合っています (以下 参照: binary filetype (100.2.8))。しかし、RGB 成分として [0:1] の範囲の実数値 を取る仕組みを使用するようなデータファイルも中にはあります。そのような データで rgbimage スタイルを使用するには、まず set rgbmax 1.0 とし てください。

スタイル rgbalpha は、赤、緑、青の RGB 成分に加えて、アルファ値 (透 過パラメータ) の情報も含んだピクセルの入力を処理します。よって、plot では 6 次元データ (x,y,r,g,b,a) が、splot では 7 次元データ (x,y,z,r,g,b,a) が必要になります。赤、緑、青、およびアルファの各成分は [0:255] の範囲内にあると仮定されます。RGBA 成分が [0:1] の範囲の実数値 であるデータを描画するには、まず set rgbmax 1.0 としてください。

rgbimage か rgbalpha のいずれかでの描画で色要素用にデータ 1 列しか指定 しなかった場合は、それは、alpha=0 は不透明、alpha=255 が完全な透明を意 味する、32 bit パックの ARGB データであるとみなします。このアルファ値 の見方は、アルファ値が別の列で与えられる場合は古臭い慣習ですが、しかし、 色を設定する必要のある個々のコマンド用の ARGB パックの仕組みには合って います。
