set style histogram clustered {gap <gapsize>}
set style histogram errorbars {gap <gapsize>} {<linewidth>}
set style histogram rowstacked
set style histogram columnstacked
set style histogram {title font "name,size" tc <colorspec>}

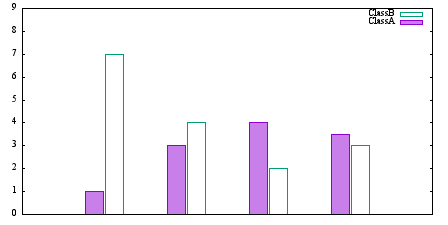

デフォルトのスタイルは set style histogram clustered gap 2 に対応し ています。このスタイルでは、並列に指定されたデータの値の集合は、選択さ れたデータ列のそのそれぞれの序列 (行番号) に対応する x 座標の場所に、 各々箱のグループとして固められて置かれます。よって、<n> 個のデータ列を 並列に指定した場合、最初の固まりは x=1 を中心とする <n> 個の箱の固まり からなり、その各々の高さは、その <n> データ列各々の最初 (1 行目) の値 が取られます。その後に少し空白 (gap) が空けられ、次に各データ列の次 (2 行目) の値に対応する箱の固まりが x=2 を中心として置かれます。以下同様 です。デフォルトの空白 (gap) 幅の 2 は、箱の固まり同士の間の空白が、箱 2 つの幅に等しいことを意味します。同じ列に対する箱は全て同じ色または同 じパターンで与えられます; しかし、以下も参照: histograms colors (51.3)。
箱の固まりそれぞれは、データファイルの 1 つの行から得られます。そのよ うな入力ファイルの各行の最初の項目が見出し (ラベル) でることは良くある ことです。その列にある見出し (ラベル) は、using に xticlabels オプ ションをつけることで、それに対応する箱の固まりの真下の x 軸に沿ったと ころに置くことができます。

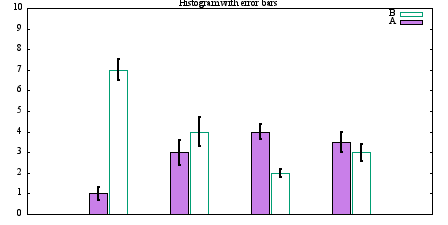

errorbars スタイル は、各エントリに対して追加の入力列を必要とする以 外は clustered スタイルにとても良く似ています。最初の列は、 clustered スタイルの場合と全く同様に箱の高さ (y の値) として保持され ます。
2 列: y yerr # 線は y-yerr から y+err へ伸びる
3 列: y ymin ymax # 線は ymin から ymax へ伸びる
誤差線の見た目は、現在の set errorbars の値と <linewidth> オプション 指定で制御できます。
積み上げ型のヒストグラムも 2 つの形式がサポートされています。それらは コマンド set style histogram {rowstacked|columnstacked} で選択できま す。これらのスタイルにおいて、選択された列のデータの値は積み上げられた 箱として集められます。正の値は、y=0 から上の方へ積み上げられ、負の値は 下へ向かって積み上げられます。正の値と負の値が混じってい場合は、上向き と下向きの両方の積み上げが生成されます。デフォルトの積み上げモードは rowstacked です。

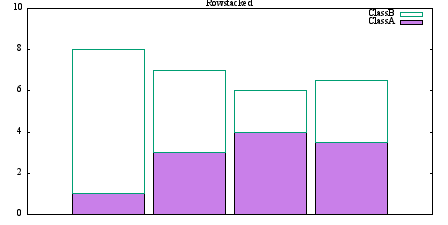

スタイル rowstacked は、まず最初に選択された列の各行の値を x 軸のそ れぞれの位置に配置します: 1 行目の値は x=1 の箱、2 行目のは x=2、以下 同様となります。2 番目以降に選択された列に対応する箱は、それらの上に積 み重ねられて行きます。そして結果として、x=1 にできる箱の積み重ねは、各 列の最初の値 (1 行目の値) からなり、x=2 の箱の積み重ねは各列の 2 行目 の値、などのようになります。同じ列に対する箱は全て同じ色または同じパタ ーンで与えられます (以下参照: set style fill (113.86.4))。

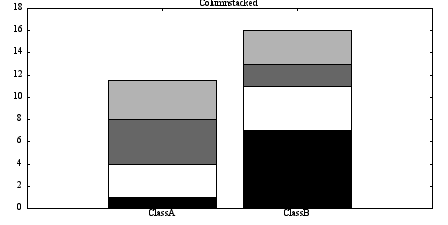

スタイル columnstacked も同様ですが、こちらは各箱の積み上げは (各行 のデータからではなく) 各列のデータからなります。最初に指定したデータ列 の各行のデータが x=1 の箱の積み上げを生成し、2 番目に指定したデータ列 の各行のデータが x=2 の箱の積み上げ、などのようになります。このスタイ ルでは、各箱の色は、各データ項目の (列番号ではなく) 行番号から決定され ます。
箱の幅はコマンド set boxwidth で変更できます。 箱の塗りつぶしスタイルはコマンド set style fill で設定できます。
histograms は x 軸は常に x1 軸を使いますが、y 軸に関しては y1 軸か y2 軸かを選択できます。plot 命令が、histograms と他のスタイルの描画の両方 を含む場合、histogram でない方は、x1 軸を使うか x2 軸を使うかを選択で きます。
一つ追加のスタイルオプション set style histogram nokeyseparators は、 複数のヒストグラムを含むグラフにのみ適切なものです。その場合の追加説明 については、以下参照: newhistogram (51.1)。
例:
set boxwidth 0.9 relative
set style data histograms
set style histogram cluster
set style fill solid 1.0 border lt -1
plot for [COL=2:4:2] 'file.dat' using COL
これは、x 軸上の各整数値を中心とするそれぞれ 2 つの箱 (鉛直な棒) 毎の 固まりによる描画を生成します。入力ファイルの最初の列にラベルが含まれて いるならそれを、以下の少し変更したコマンドで x 軸に沿って配置できます。
plot for [COL=2:4:2] 'file.dat' using COL:xticlabels(1)
set errorbars fullwidth
set style fill solid 1 border lt -1
set style histogram errorbars gap 2 lw 2
plot for [COL=2:4:2] 'file.dat' using COL:COL+1
以下は、同じデータを行毎の積み上げ型 (rowstacked) のヒストグラムで描画 する方法を示しています。これまでとは違い、以下の例の描画コマンドでは、 繰り返しの使用ではなく、個別に別々の列を指定しています。
set style histogram rowstacked
plot 'file.dat' using 2, ” using 4:xtic(1)
set style histogram columnstacked
plot 'file.dat' using 2, ” using 4
これは、gnuplot の通常の入力の縦、横の解釈を入れ換えることになりますの で、凡例のタイトルや x 軸の目盛りの見出しの指定も変更する必要がありま す。以下のコメント部分を参照してください。
set style histogram columnstacked
plot ” u 5:key(1) # 1 列目を凡例タイトルに使用
plot ” u 5 title columnhead #
この 2 つの例は、全く同じデータ値を与えているのですが、異なる書式であ
ることに注意してください。
