39 Boxxyerror

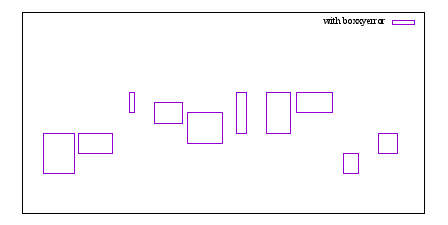

boxxyerror 描画スタイルは 2 次元のデータ描画でのみ利用可能です。これ は、xyerrorbars スタイルが線分の交差で表現するところを長方形で表現す ることを除けばほぼ同じです。これは入力データの 4 列、または 6 列を使用 します。余分な入力列 (5 列目、または 7 列目) は、データ点毎の可変色 (variable color) 情報の提供として扱います (以下参照: linecolor (21.1), rgbcolor variable (21.1.4))。

    4 列:  x  y  xdelta  ydelta
    6 列:  x  y  xlow  xhigh  ylow  yhigh

箱の幅と高さは xyerrorbars スタイル同様 x, y の誤差から決定されます つまり、xlow から xhigh までと ylow から yhigh まで、または x-xdelta から x+xdelta までと y-ydelta から y+ydelta まで。これらは何列のデータ が与えられているかによって決まります。

6 列の形式のコマンドは、任意の x, y の幅の長方形を書く簡単な方法を提供 します。

箱の内部は現在の塗りつぶしスタイル (fillstyle) に従って塗られます。詳 細は、以下参照: set style fill (113.86.4), boxes (37)。plot コマンド上で新しい塗り つぶしスタイルを指定することもできます。
