77 柵グラフ (Fence plots)

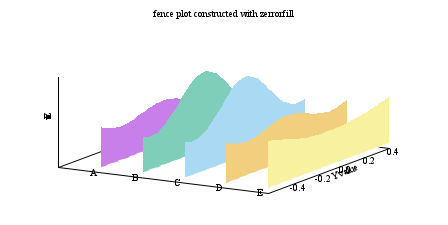

柵グラフ (fence plot) は、複数の 2 次元グラフを、その Y 座標は揃え、そ れぞれを区別するために X に沿ってはずらした形で結合したものです。土台 の値から個々のグラフの Z 座標までの間の領域を塗り潰すことで、Y 方向の 整列と Z 座標の高さの違いの見た目を強調します。gnuplot でこの形式のグ ラフを書くにはいくつかの方法があります。最も単純なのは、5 列の形式の zerrorfill スタイルを利用する方法です。i で添字化された複数の曲線 z = Fi(y) があるとき、splot with zerrorfill で以下のような入力列を使え ば柵グラフを書くことができます:

    i y z_base z_base Fi(y)
