73 Xyerrorlines

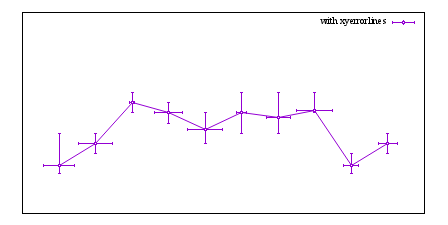

xyerrorlines スタイルは 2 次元のデータ描画のみで利用可能です。 xyerrorlines は linespoints に似ていますが、水平と垂直の誤差線も描 かれることが違います。各点 (x,y) で、データ列の個数に応じて、 (x,y-ydelta) から (x,y+ydelta) までと (x-xdelta,y) から (x+xdelta,y) まで、あるいは (x,ylow) から (x,yhigh) までと (xlow,y) から (xhigh,y) までの線分が描かれます。誤差線の端の刻みの印の見た目は、set errorbars で制御できます。これは、4 列か 6 列の入力データが必要です。

    4 列:  x  y  xdelta  ydelta
    6 列:  x  y  xlow  xhigh  ylow  yhigh

データが、サポートされていない混合型の形式で与えられた場合、plot コ マンドの using 指定を使って適切な形に直さないといけません。例えばデ ータが (x,y,xdelta,ylow,yhigh) という形式である場合、以下のようにしま す:

     plot 'data' using 1:2:($1-$3):($1+$3):4:5 with xyerrorlines

入力列を追加 (5,7 列目) するとそれらを variable color として使います。 このスタイルでは、variable point 属性は使えません。
