52.1 Offset

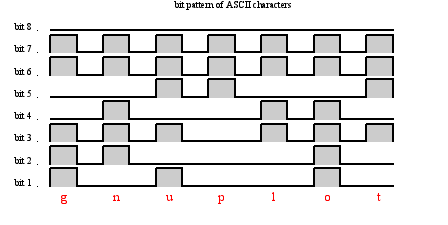

オフセット値は、データ点それ自身 (2 列目) とグラフに現れるベースライン の両方に y の値に増分を追加することで、with hsteps の任意の変種を修 正します。例えば、論理回路のタイミングチャートを描くときに、パルス波形 を垂直方向に位置合わせするのに使えます。一般には、y の値の範囲を共有す る複数のデータ集合の積み上げグラフにオフセットが利用できます。

    # bit(k,char) は、アスキー文字の k bit の状態に応じて
    # 0 か 1 を返す関数
    set style fill solid 0.2 border
    plot for [k=1:8] STR using 1:(bit(k,STR[$1])):(0.5) \
         with hsteps fillcolor "black" offset k
