41 Contourfill

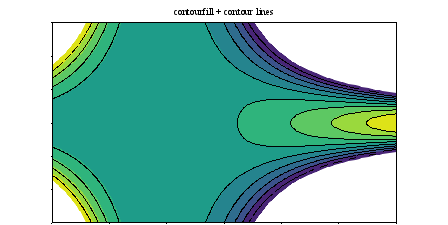

Image figure_contourfill
contourfill は、3 次元描画スタイルで、pm3d 曲面を z の等高線に沿って切 った断片の色付けに使います。これは、2 次元射影 (set view map) で、等 高線の間を単色で塗り潰した 2 次元の等高線グラフを作成するのに使えます。 各断片の境界と色の割り当ては、いずれも set contourfill で制御できま す。以下も参照: pm3d (111.71), zclip (111.71.1)

この描画スタイルは、set contours と組み合わせて、その断片を切り分け る等高線を重ね描きすることができます。set contourfill の断片の境界を set cntrparam の等高線境界とを合わせるように注意してください。


    # ztics で定義される断片境界
    # 断片の z の中央値に割り当てられるパレットで色付け
    set pm3d border retrace
    set contourfill ztics
    set ztics -20, 5, 20
    set contour
    set cntrparam cubic levels increment -20, 5, 20
    set cntrlabel onecolor
    set view map
    splot g(x,y) with contourfill, g(x,y) with lines nosurface
