20 繰り返し (iteration)

Image figure_newsyntax

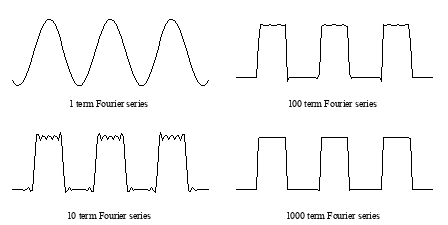

gnuplot は、繰り返し (iteration) コマンドやブロック構造を扱うための if/else/while/do をサポートしています。以下参照: if, while, do。 コマンド plot, set で単純な繰り返しも可能です。以下参照: plot for。複数のコマンドを包含する一般的な繰り返しは、下で紹介するブ ロック構造を利用することで行えます。 関連する新しい機能である数式型の以下も参照: summation。 以下は、これらの新しい構文機能をいくつか利用した例です:
     set multiplot layout 2,2
     fourier(k, x) = sin(3./2*k)/k * 2./3*cos(k*x)
     do for [power = 0:3] {
         TERMS = 10**power
         set title sprintf("%g term Fourier series",TERMS)
         plot 0.5 + sum [k=1:TERMS] fourier(k,x) notitle
     }
     unset multiplot

繰り返しは、以下のような書式による繰り返し指定で制御します。


    for [<var> in "string of N elements"]

または


    for [<var> = <start> : <end> { : <increment> }]

最初の書式では <var> は文字列変数で、その後ろに指定した文字列に含まれ る 1 番目から N 番目までの単語文字列を順に値として取ります。 2 番目の書式では、<start>, <end>, <increment> は整数、または整数値を取 る数式です。

一つの例外を除いて、gnuplot の変数は大域的です。 名前で添字づけされた、永続的で有効な変数のリストが一つだけあり、変数の 割り当ては、そのリストに項を生成するか、または項の置き換えにより行われ ます。変数をそのリストから削除するただ一つの方法は、undefine コマン ドを使うことです。

これのただ一つの例外は、繰り返し指定で用いられる変数です。繰り返し変数 の有効範囲 (scope) は、その繰り返しの中だけですから、その値を、繰り返 しの実行ブロック内から永続的に変更することはできません。繰り返し変数が 繰り返しの前に値を持っていたとしたら、その値は繰り返しの終了時に保持、 または復帰されます。 例えば、以下のコマンドは、1 2 3 4 5 6 7 8 9 10 A を出力します。


    i = "A"
    do for [i=1:10] { print i; i=10; }
    print i
