62 Xerrorbars

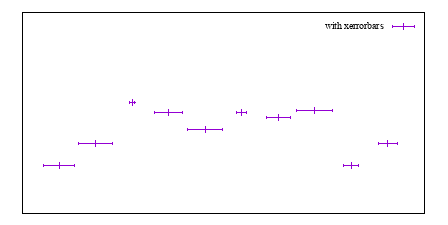

Image figure_xerrorbars
xerrorbars スタイルは 2 次元のデータ描画のみで利用可能です。 xerrorbars は、水平の誤差指示線 (error bar) が表示される以外は points と同じです。各点 (x,y) において (xlow,y) から (xhigh,y) まで、 または (x-xdelta,y) から (x+xdelta,y) までの線分が引かれますが、これら はいくつのデータ列が与えられるかによって変わります。誤差指示線の端の刻 みの印の見た目は、set errorbars で制御できます。このスタイルは基本的 に、3 列か 4 列のデータが必要です:


    3 列:  x  y  xdelta
    4 列:  x  y  xlow  xhigh

入力列を追加 (4,5 列目) するとそれらを variable color として使います。 このスタイルでは、variable point 属性は使えません。
