64 Yerrorbars

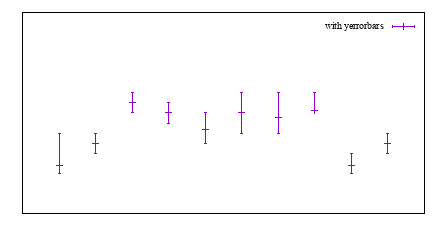

Image figure_yerrorbars
yerrorbars (または errorbars) スタイルは 2 次元のデータ描画のみで 利用可能です。yerrorbars は、垂直の誤差指示線 (error bar) が表示され る以外は points に似ています。各点 (x,y) において (x,y-ydelta) から (x,y+ydelta) まで、または (x,ylow) から (x,yhigh) までの線分が引かれま すが、これらはいくつのデータ列が与えられるかによって変わります。誤差指 示線の端の刻みの印の見た目は、set errorbars で制御できます。点と誤差 線との隙間は set pointintervalbox で制御します。


    2 列:  [暗黙の x]  y  ydelta
    3 列:  x  y  ydelta
    4 列:  x  y  ylow  yhigh

入力列を追加すると、それらは可変 (variable) pointsize, 可変 pointtype, 可変色 (variable color) の情報として使われます。

以下も参照 errorbar デモ。
