56 Polygons


    splot DATA {using x:y:z} with polygons
          {fillstyle <fillstyle spec>}
          {fillcolor <colorspec>}

splot with polygons は、3 次元空間の個々の三角形、四角形、およびそれ 以上の多角形を描画するのに pm3d を使用します。これらは 3 次元曲面の一 面や単独の形状となり得ます。このルーチンは、頂点が一つの平面に乗ってい なければいけません。 個々の多角形を定義する頂点は、入力ファイルの連続する行から読み込みます。 空行は多角形同士を分離します。

塗り潰しスタイルと色は、splot コマンド上で指定できますが、そうでなけれ ば大域的な塗り潰しスタイルの set style fill の設定を使用します。pm3d ルーチンの制限のため、set pm3d border による一つの境界線スタイルが、 すべての多角形に適用されますが、この制限は将来の版の gnuplot では取り 除かれるでしょう。

面には、pm3d のソート順と光源モデルを適用しますので、常に、 set pm3d depthsort を使う方がいいかもしれせん。

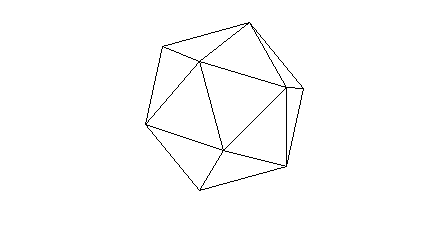

Image figure_polygons

    set xyplane at 0
    set view equal xyz
    unset border
    unset tics
    set pm3d depth
    set pm3d border lc "black" lw 1.5
    splot 'icosahedron.dat' with polygons \
          fs transparent solid 0.8 fc bgnd
