68.1 曲面描画 (Surface plots)

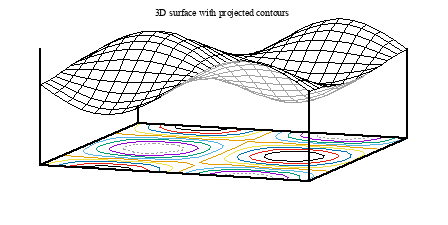

Image figure_surface+contours
描画スタイル splot with linessplot with surface はいずれも曲面 を格子線で生成します。曲面の塗り潰しは、スタイル splot with pm3d で 行うことができます。曲面は通常、それが 3 次元の曲面であるとはっきりわ かるような適切な視方向から表示されます。以下参照: set view (100.105)。 その場合、X, Y, Z 軸はすべて描画内に表示されます。3 次元的な錯覚は、隠 線処理により、より増幅されます。以下参照: hidden3d (100.32)。 コマンド splot は、定数の Z 値に対する等高線を計算し描画することもで きます。これらの等高線は、曲面それ自体の上に書くこともできますし、XY 平面へ射影することもできます。以下参照: set contour (100.17)

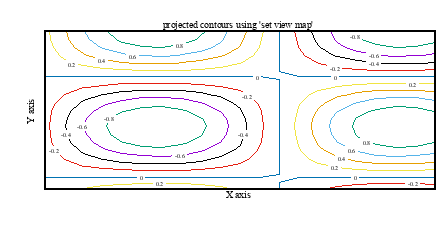

Image figure_mapcontours
