99.110 Walls

書式:
    set walls
    set wall {x0|y0|z0|x1|y1} {<fillstyle>} {fc <fillcolor>}

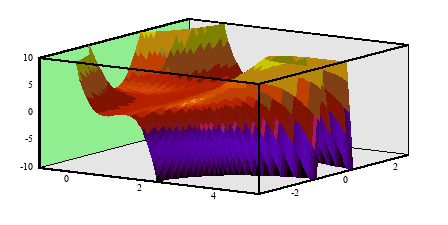

Image figure_walls
splot が描く 3 次元曲面は、x, y, z 軸の範囲とは無関係に正規化された 単位立方体の中に置きます。そしてこの立方体の境界壁は、グラフ座標の x == 0 や x == 1 等の平面となります。コマンド set walls は、これらの 壁を x0, y0, z0 を、単色塗りの曲面として描画します。デフォルトではこれ らの壁は、半透明 (fillstyle transparent solid 0.5) とします。このコマ ンドでどの壁を描画するか、そして個別の色や個別の塗り潰しスタイル (fillstyle) をカスタマイズできます。壁の描画を有効にする場合は、 set xyplane 0 も設定するといいでしょう。 例:


    set wall z0 fillstyle solid 1.0 fillcolor "gray"
