99.38.7 複数の凡例の集約 (multiple keys)

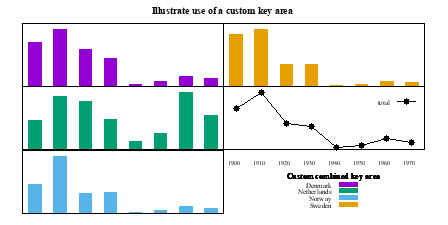

Image figure_multiple_keys
各グラフのタイトルを、すべて自動的に生成される凡例 (key) 内に表示させ る代わりに、表題や凡例を手動で配置することができます。これにより、例え ば多重描画モード (multiplot) での各グラフ要素に対する表題を 1 箇所に集 約して作ることができるようになります。 以下はその一例:
      set multiplot layout 3,2 columnsfirst
      set style data boxes
      plot $D using 0:6  lt 1 title at 0.75, 0.20
      plot $D using 0:12 lt 2 title at 0.75, 0.17
      plot $D using 0:13 lt 3 title at 0.75, 0.14
      plot $D using 0:14 lt 4 title at 0.75, 0.11
      set label 1 at screen 0.75, screen 0.22 "Custom combined key area"
      plot $D using 0:($6+$12+$13+$14) with linespoints title "total"
      unset multiplot
