36 Circles

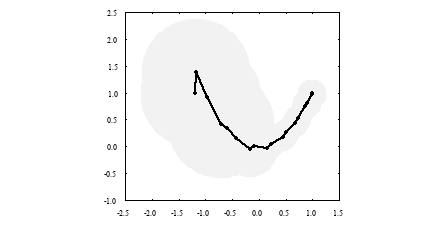

Image figure_circles
スタイル circles は、各データ点に明示された半径の円を描画します。3 列のデータを与えた場合は、それを x, y, 半径と解釈します。半径は、常に 描画の水平軸 (x または x2) の単位で解釈されます。y 方向の縮尺と描画の アスペクト比は、いずれも無視されます。2 列のデータしか与えないと、半径 は set style circle から取ります。この場合、半径は graph か screen の座標系で与えることができます。

デフォルトでは完全な円を描画しますが、4 列目、5 列目に開始角、終了角を 指定することで扇形を描画することもできます。4 列目、あるいは 6 列目の データを追加して部分円の色を指定することもできます。扇形の開始角、終了 角の単位は度で指定する必要があります。以下参照: set style circle (95.81.8),set style fill (95.81.4)

例:


   # 面積が 3 列目の値に比例するような円を描画
   set style fill transparent solid 0.2 noborder
   plot 'data' using 1:2:(sqrt($3)) with circles, \
        'data' using 1:2 with linespoints


   # 円の代わりにパックマンを描画
   plot 'data' using 1:2:(10):(40):(320) with circles


   # インランデータで円グラフを描画
   set xrange [-15:15]
   set style fill transparent solid 0.9 noborder
   plot '-' using 1:2:3:4:5:6 with circles lc var
   0    0    5    0    30    1
   0    0    5   30    70    2
   0    0    5   70   120    3
   0    0    5  120   230    4
   0    0    5  230   360    5
   e

これは、pointstyle 7 で点のサイズを variable とした points による描 画と似ていますが、circles は x 軸の範囲で伸縮される点が異なります。以下も参照: set object circle (95.59.3), fillstyle (95.81.4)
