58 Yerrorbars

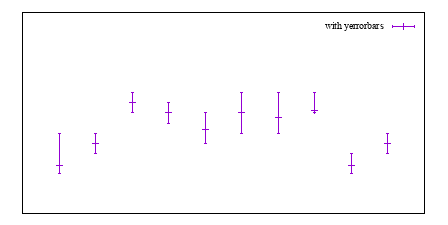

Image figure_yerrorbars
yerrorbars (または errorbars) スタイルは 2 次元のデータ描画のみで 利用可能です。yerrorbars は、垂直の誤差指示線 (error bar) が表示され る以外は points に似ています。各点 (x,y) において (x,y-ydelta) から (x,y+ydelta) まで、または (x,ylow) から (x,yhigh) までの線分が引かれま すが、これらはいくつのデータ列が与えられるかによって変わります。誤差指 示線の端には刻みの印が付けられます (set bars が使われていなければ。 詳細に関しては、以下参照: set bars (89.4))。


    2 列:  [暗黙の x]  y  ydelta
    3 列:  x  y  ydelta
    4 列:  x  y  ylow  yhigh

入力列を追加 (4,5 列目) すると、それらは点の variable color 情報として 使われます。

以下も参照

errorbar デモ。
