42 Histeps

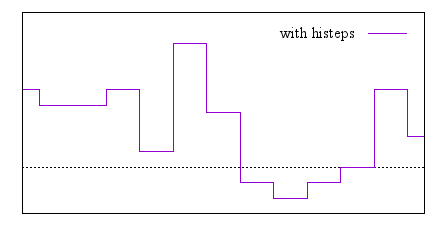

Image figure_histeps
histeps スタイルは 2 次元描画でのみ利用可能です。これはヒストグラム の描画での利用を意図しています。y の値は、x の値を中心に置くと考え、 x1 での点は ((x0+x1)/2,y1) から ((x1+x2)/2,y1) までの水平線として表現 されます。端の点では、その線はその x 座標が中心になるように延長されま す。隣り合う点同士の水平線の端は、その両者の平均値のところでの鉛直線、 すなわち ((x1+x2)/2,y1) から ((x1+x2)/2,y2) の線分で結ばれます。 入力列の条件は、linespoints に対するものと同じです。

autoscale が有効である場合、x の範囲は、その延長された水平線の範囲で はなく、データ点の範囲が選択されます。よって、端の点に関してはその水平 線は半分しか描かれないことになります。 以下も参照

steps デモ。
