55 Xerrorbars

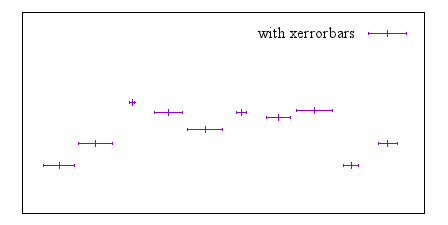

Image figure_xerrorbars
xerrorbars スタイルは 2 次元のデータ描画のみで利用可能です。 xerrorbars は、水平の誤差指示線 (error bar) が表示される以外はpoints と同じです。各点 (x,y) において (xlow,y) から (xhigh,y) まで、 または (x-xdelta,y) から (x+xdelta,y) までの線分が引かれますが、これら はいくつのデータ列が与えられるかによって変わります。誤差指示線の端には 刻みの印が付けられます (set bars が使われていなければ。詳細に関して は、以下参照: set bars (87.4))。このスタイルは基本的に、3 列か 4 列のデータ が必要です:


    3 列:  x  y  xdelta
    4 列:  x  y  xlow  xhigh

入力列を追加 (4,5 列目) すると、それらは点の variable color 情報として 使われます。
