53 Xerrorlines

Image figure_xerrorlines

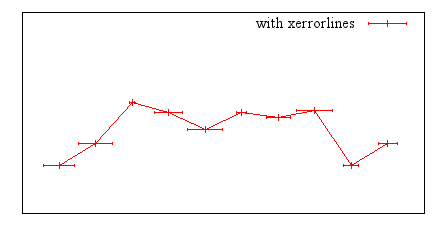

xerrorlines スタイルは 2 次元のデータ描画のみで利用可能です。 xerrorlineslinespoints に似ていますが、水平の誤差線が描かれる ことが違います。各点 (x,y) で、データ列の個数に応じて (xlow,y) から (xhigh,y) まで、または (x-xdelta,y) から (x+xdelta,y) までの線分が描か れ、そして刻の印が誤差線の端に置かれます (set bars が使われていない 場合。詳細は、以下参照: set bars (81.4))。基本的には、3 列か 4 列のデータが 必要です:


    3 列:  x  y  xdelta
    4 列:  x  y  xlow  xhigh

入力列を追加 (4,5 列目) すると、それらは点の variable color 情報として 使われます。
